Ту-300 «Коршун-У» - ударный тактический беспилотный летательный аппарат



Ту-300 «Коршун-У» — советский и российский тактический ударный беспилотный летательный аппарат разработки ОКБ им. Туполева. Предназначен для ведения воздушной разведки и уничтожения обнаруженных наземных целей. Первый полёт совершил в 1991 году. Существуют также модификации для ведения радиотехнической разведки («Филин-1») и ретрансляции радиосигналов («Филин-2»). [1]



История создания

Разработка

Разработка тактического ударного БПЛА с кодовым обозначением «Коршун» началась в Советском Союзе в 1982 году. Первоначально работы по этому проекту поручили ОКБ Сухого, однако уже через год разработку передают в ММЗ «Опыт» ОКБ им. Туполева, имевшем больший опыт в создании БПЛА, создавшему удачные беспилотные разведчики Ту-141 и Ту-143, где БПЛА получает индекс 300 и обозначение «Коршун-У». Компоновочные схемы и решения при этом были полностью пересмотрены, что даёт возможность говорить об оригинальной туполевской разработке Ту-300.

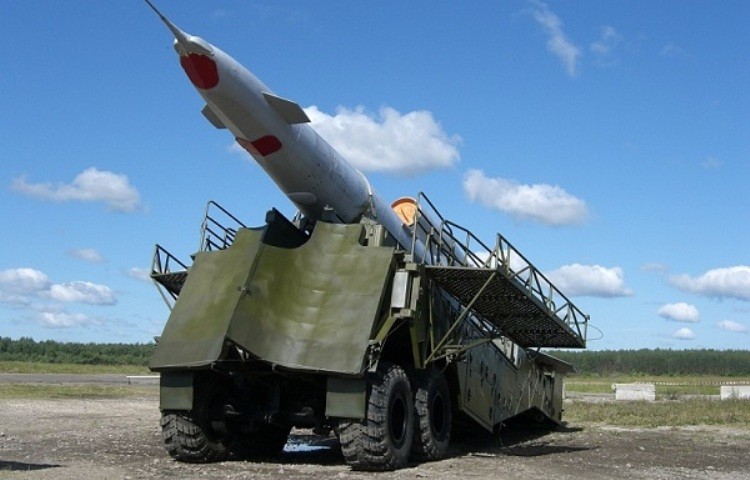

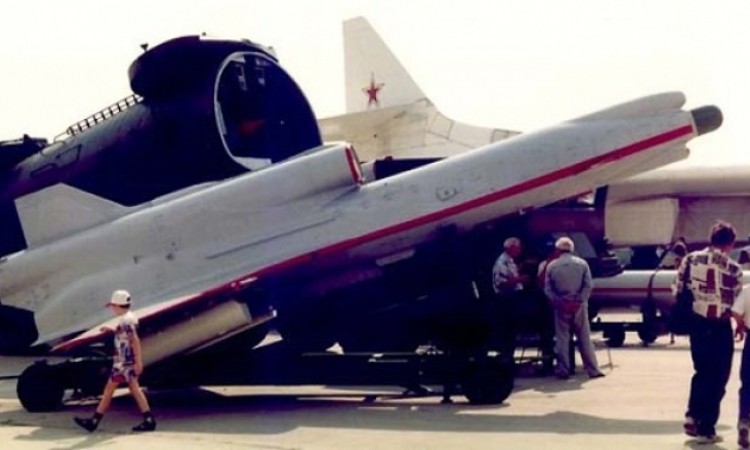

Для БПЛА Ту-300 для ЛИ использовали оборудование которое унифицированно с разведчиками Ту-141 и Ту-241 / Фото: avia.pro

Наземное оборудование разработанного беспилотника было унифицированно с разведчиками Ту-141 и Ту-241. В начале 1990-х годов ОКБ создало летающий экземпляр, который поднялся в воздух в 1991 году, начались лётные испытания. Разработанный самолёт активно демонстрировался на Международном авиационно-космическом салоне в Жуковском.

Финансовые трудности середины 90-х годов вынудили ОКБ заморозить разработку Ту-300.

Современное состояние

В 2007 году агентство «Интерфакс» сообщило, что ОКБ Туполева возобновляет работы над проектом Ту-300, замороженные в середине 90-х из-за недостатка финансирования. Назначение беспилотника (разведчик с возможностью уничтожения обнаруженных целей), схему планера, основные конструкторские решения, а также наземную аппаратуру предполагается на первом этапе оставить без изменений. При этом предполагается, что обновлённый БПЛА получит новые двигатели, с существенно улучшенными характеристиками, а также современную радиотехническую аппаратуру и авионику. [2]

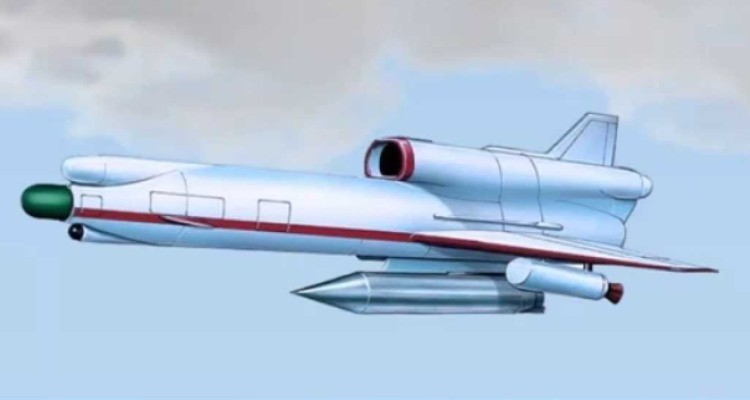

Рисунок БПЛА-Ту-300 / Изображение: i.ytimg.com

Также сообщалось, что компания «Туполев» занимается разработкой проекта беспилотного летательного аппарата средней дальности (БАК СД) на базе Ту-300.

Конструкция

Ту-300 — однодвигательный беспилотный самолёт с аэродинамической схемой «утка». Подъёмную силу обеспечивает треугольное крыло небольшого удлинения. В носовой части фюзеляжа размещена разведывательная и вспомогательная аппаратура, средства связи и вычислительный комплекс.

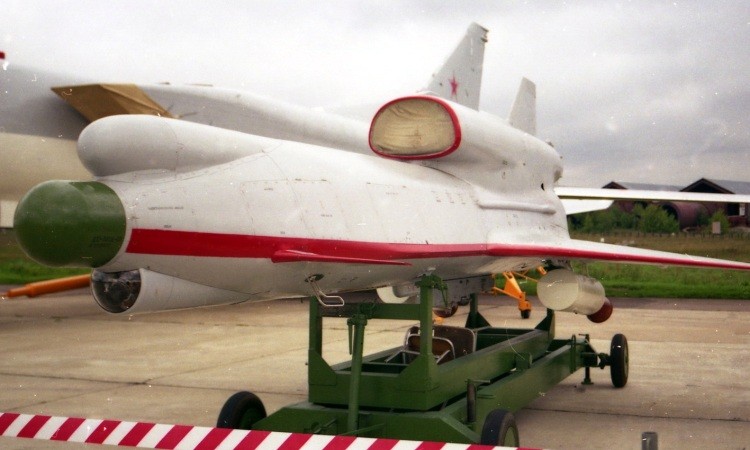

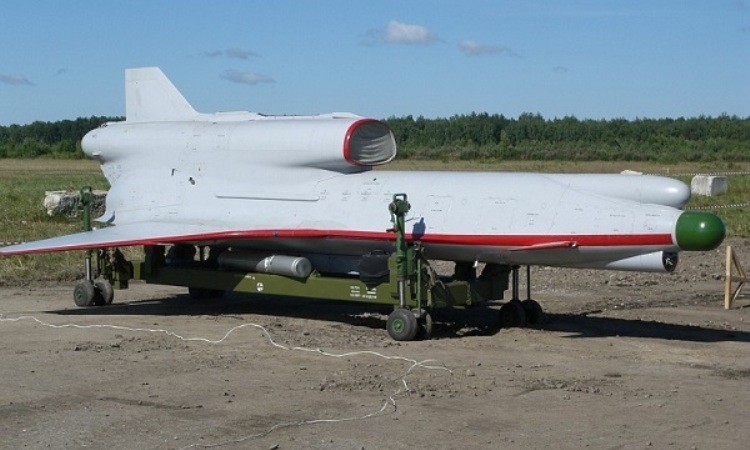

БПЛА Ту-300 / Фото: ru.wikipedia.org

Целевая нагрузка (радиоэлектронная аппаратура или ракетно-бомбовое вооружение) размещается в фюзеляжном отсеке и на внешних точках подвески. При взлётном весе в 4 тонны аппарат может брать на борт до тонны целевой нагрузки.

На выставках аппарат демонстрировался с подвешенным контейнером малогабаритных грузов КМГУ. Это позволяет предположить, что одним из ударных средств разрабатываемого БПЛА станут малогабаритные осколочно-фугасные и кумулятивно-осколочные авиабомбы. Используемый держатель БД3-У позволяет размещать на самолёте широкую номенклатуру управляемых и неуправляемых авиационных боеприпасов.

Шасси у беспилотника не предусмотрено. Старт производится из транспортно-пускового контейнера с автомобильного шасси, с использованием 2-х твердотопливных ускорителей. Посадка осуществляется с помощью парашютной системы, размещённой в хвостовом отсеке.

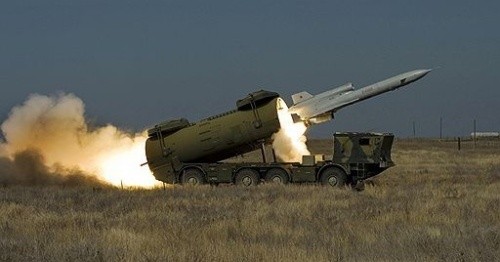

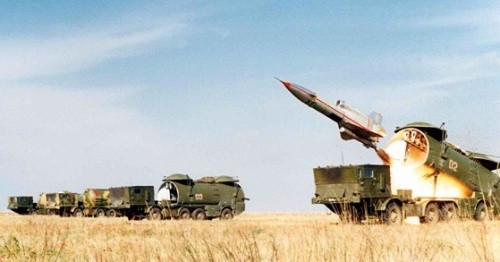

Старт производится из транспортно-пускового контейнера с автомобильного шасси, с использованием 2-х твердотопливных ускорителей / Фото: sdelanounas.ru


В 1982 году в Советском Союзе ВВС предложили начать разработку ударного тактического БПЛА (кодовое обозначение «Коршун»).

Следует отметить, что сразу думали об использовании предыдущих моделей в качестве базовых, но после пересмотрели решение и перешли к разработке уникального беспилотника Ту-300.

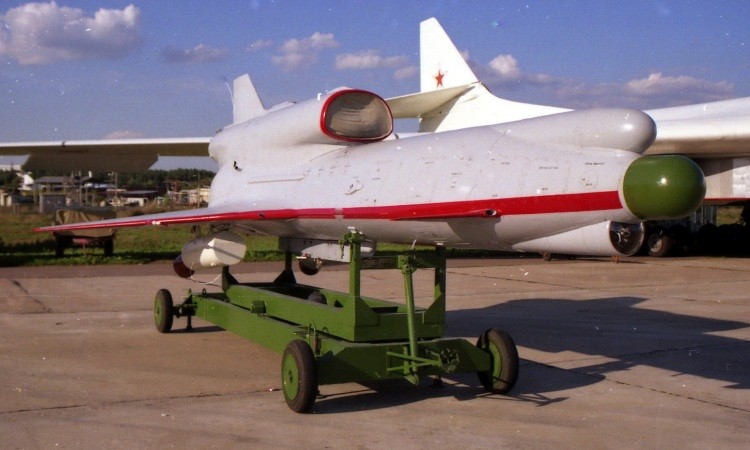

БПЛА Ту-300 / Фото: ru.wikipedia.org


«На состоявшейся в середине сентября текущего года выставке, приуроченной к военно-промышленной конференции на тему «Перспективы развития роботизированных комплексов и комплексов с беспилотными летательными аппаратами», демонстрировался натурный образец Ту-300, который вызвал большой интерес у военных», — сказал собеседник агентства. Он отметил, что созданный в начале 90-х годов и не имевший в то время аналогов в мире беспилотный комплекс Ту-300 может служить прототипом для дальнейших разработок. [3]

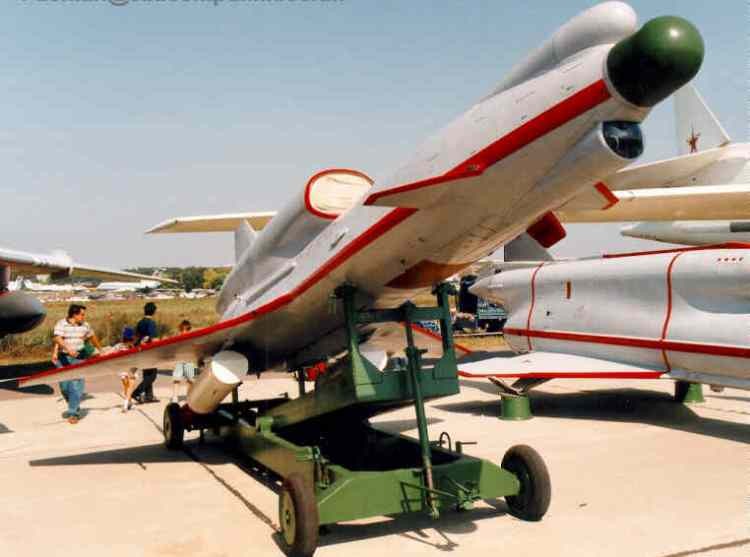

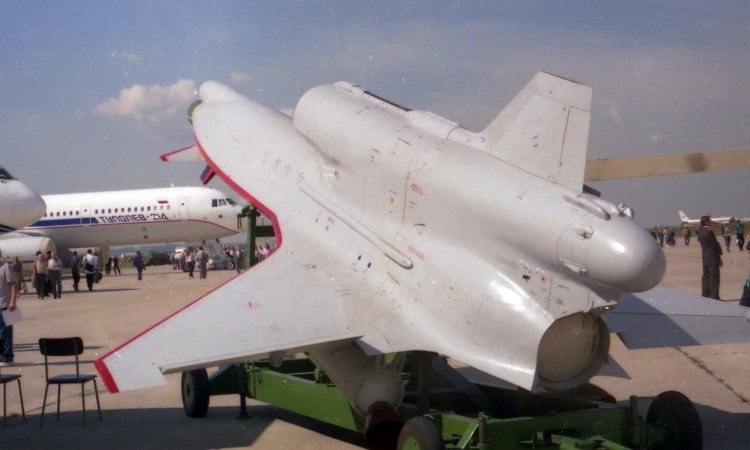

БПЛА Ту-300 на выставке / Фото: ru.wikipedia.org


Военное ведомство Советского Союза к новым разработкам в области вооружений относилось всегда с предубеждением, и только успешное применение Израилем в 1982 году БПЛА в боевых условиях заставило МО СССР пересмотреть свои взгляды и поручить НИИ «Кулон» провести проектные работы по созданию ударного БПЛА. Опыт по созданию БПЛА в СССР уже был – ОКБ «Туполев» были созданы БПЛА-разведчики Т-141 и Т-143. [4]

Однако первоначально, в 1982 году, работы по созданию ударного БПЛА поручают ОКБ «Сухой». И только через 12 месяцев принимают решение поручить разработку нового проекта ОКБ «Туполев», уже имевшему опыт в успешных разработках БПЛА. Работы велись конструкторами Туполевского завода «Опыт».

Работы оканчиваются в 1990 году успешным созданием прототипа, который получает название ДПЛА Ту-300 «Коршун-У», и в 1991 году он впервые поднимается в небо. Разведывательный вариант БПЛА получает название "Филин".

ОКБ «Туполев» активно начало проводить различные испытания БПЛА. Но в связи с хорошо известными переменами и практически полным прекращением финансирования дальнейшие разработки велись на чистом энтузиазме.


Впервые Ту-300 «Филин» был представлен на международном Московском аэрокосмическом шоу в 1993 году. На нем представили БПЛА «Филин-1» с оборудованием для проведения разведки и радиолокационной станцией. Аппарат может быть оснащён различным оборудованием – фотоаппаратами, ИК-аппаратурой, радиолокационными станциями бокового и кругового обзора.

ДПЛА «Филин» имеет стартовый вес порядка 3 тонн и может совершать полеты на скорости около 950 км/ч.

"Филин-2" используется как ретранслятор, способный отработать 120 минут планируя в воздухе на скоростях до 600 километров в час.

Все БПЛА «Ту-300» оборудованы маршевым турбореактивным двигателем и ускорителями твердотопливными стартового разгона.

Для приземления отечественный Ту-300 использует систему парашютов,. Все дополнительное оборудование – пусковая установка, пункт управления аппаратами дистанционно, пункт обработки и расшифровки разведывательных данных - выполнены на армейском грузовике ЗиЛ-131.

Аппаратура может одновременно управлять 2-мя Ту-300 «Филин-1» и 2-мя Ту-300 «Филин-2».

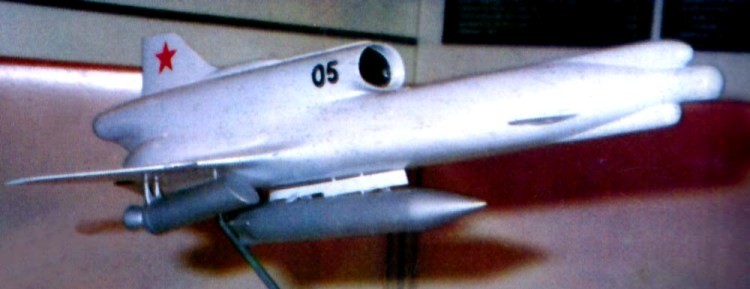

Макет БПЛА Ту-300 / Фото: testpilot.ru

Основные данные Ту-300 «Коршун-У»

Ту-300 создан как однодвигательный летательный аппарат по аэродинамической схеме «утка». Крыло треугольное небольшого удлинения, при полете создает постоянную подъемную силу. В головной части БПЛА размещается вычислительная аппаратура и средства связи.

Вся нагрузка – боевое вооружение или аппаратура разведки - размещена в отсеке фюзеляжа и внешних подвесках. Общий вес всех нагрузок – до 1000 килограмм. При демонстрациях на различных выставках Ту-300 был оборудован контейнером для малогабаритных грузов. Отсюда выходит, что боевой нагрузкой будут малогабаритные бомбы, возможно, кумулятивно-осколочные и осколочно-фугасные.

Балка держателя БДЗ позволит использовать многое управляемое и неуправляемое авиационное вооружение.


БПЛА Ту-300 / Фото: testpilot.ru

Система парашютов находится в хвостовом отсеке БПЛА.

Будущее отечественных БПЛА

ОКБ «Туполев», известное также как компания «Туполев», в 2007 году официально возобновило все работы по созданию ударного и разведывательного БПЛА. В основу современных разработок ляжет конструкторская наработка проекта Ту-300. Ожидается, что аппарат будет средней дальности действия.

Он будет участвовать во всех отечественных тендерах по созданию БПЛА различных конфигураций.

Успешное применение Израилем разведывательных БЛА в Ливане в 1982 г. побудило военное руководство Советской Армии задать требования на разработку БЛА нового поколения по программе «Строй». Головной организацией в работах по программе был определен НИИ «Кулон» (г.Москва, Министерство радиоэлектронной промышленности). Большая работа по обоснованию боевого применения, построения комплексов была выполнена ЦНИИ РЭС - головным предприятием МРП. [5]

Для оперативно-тактического комплекса разведки фронтового звена «Строй-Ф» (экспортное наименование «Малахит-Ф») в ОКБ завода «Опыт» (ОКБ им.А.Н.Туполева) был создан ДПЛА Ту-300 «Коршун» (экспортное название – «Филин»). На конкурсной основе проект аналогичного ДПЛА разрабатывался в ОКБ им.П.О.Сухого.() НИИ «Кулон» впервые представил информацию о комплексе «Малахит-Ф», предлагаемом для использования в Российских вооруженных силах, на международной выставке «Мосаэрошоу-93».

Один из аппаратов комплекса «Филин-1» с аппаратурой радиотехнической разведки и РЛС (в зависимости от поставленной задачи могут быть установлены фотоаппараты, ИК-аппаратура, РЛС бокового обзора) имеет стартовую массу около 3000 кг, скорость полета до 950 км/ч, дальность действия до 200-300 км. В комплексе используется ДПЛа-ретранслятор «Филин-2», обеспечивающий прием и передачу информации в течение 2 часов при полете со скоростью 500-600 км/ч на высоте 500-6000 м. ДПЛА оснащены маршевым ТРД и стартовыми твердотопливными ускорителями. Для посадки аппаратов используется парашютная ситема. Все машины комплекса: транспортно-пусковая установка, пункт дистанционного управления и пункт дешифровки разведданных - смонтированы на автомобилях ЗиЛ-131. Аппаратурой комплекса обеспечивается одновременное управление двумя ДПЛА «Филин-1» и двумя «Филин-2».

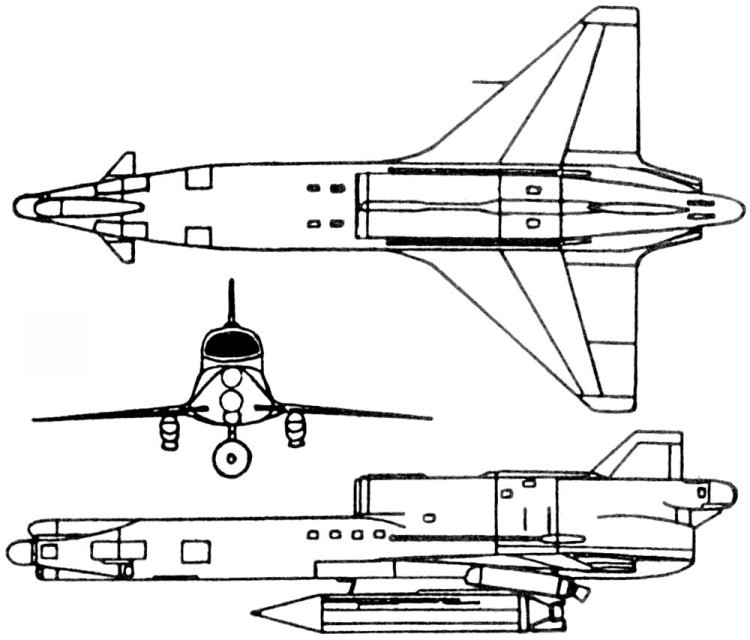

Три проекции БПЛА Ту-300 / Изображение: ru.wikipedia.org

Туполев Ту-300 характеристки



Модификация  Ту-300
Высота, м  н/д
Масса, кг  3000
Количество и тип двигателя  1 ТРД
Тяга, кгс  1 х н/д
Крейсерская скорость, км/ч  950
Практическая дальность действия, км  200-300
Практический потолок, м  6000
Минимальная высота полета, м  50



При написании материала использовались открытые интернет-источники:

1. Материалы сайта Википедии — свободной энциклопедии.

2. Материалы сайта AVIA.PRO.

3. Материалы сайта Общероссийской еженедельной газеты ВПК.

4. Материалы сайта издания «Военное обозрение».

5. Материалы сайта авиационной энциклопедии «Уголок неба».
